  • 특 징
  • 1. 자동차 내장재 전용 성형기이다.
    2. 상,하 테이블 구동을 유압 비례제어 방식을 채택하여 소음 및 진동 발생을 최소화 하였음.
    3. 기계의 조작을 터치스크린 제어방식으로 조작 및 동작 확인이 편리하다.
    4. 후방 CCTV 설치로 작업안전 및 원단 소모 확인 유·무가 가능하다.(선택사항)
    5. ELSTEIN HEATER 사용으로 예열시간을 단축하였음.
    6. HEATER CONTROL은 P.I.D 제어방식으로 온도 급상승 및 수치 CONTROL이 용이하고 정밀하다.
    7. 성형 DATA 및 HEATER DATA를 저장 및 관리를 할 수 있어 다품종 생산에 따른 DATA 관리가 편리하다.
    8. 작업자 안전을 고려한 안전장치가 부착되어 있다.
  • FEATURES

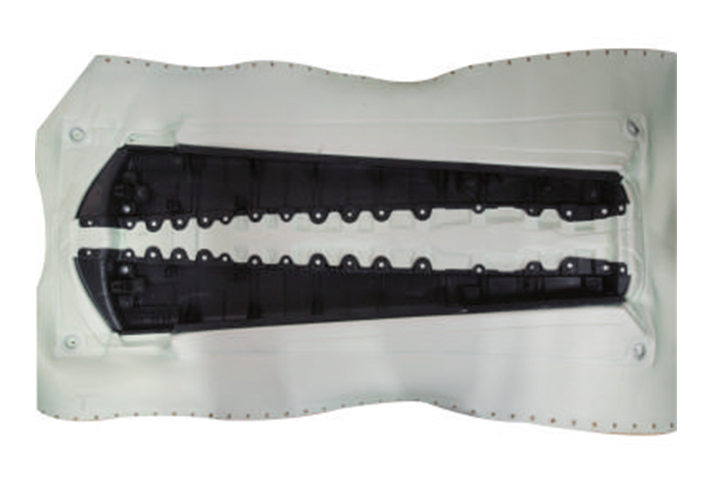

  • 1.A molding machine only for a car interior material.
    2.Minimized the occurrence of noise and vibration by adopting pressure proportional control system for up and down table-driven.
    3.Controlling and verifying operation is easy since machine can be controlled by touch screen.
    4.When the rear CCTV is installed, work safety and use of material can be checked. (Option)
    5.ELSTEIN HEATER makes warm-up time shortened.
    6.P.I.D. control method for heater control makes a sudden rise in temperature and controlling level simple and accurate.
    7.Forming data and heater data can be saved and managed, and data managing for multi-product manufacturing is convenient.
    8.Safety device is prepared for operator.
  • 사 양 SPECIFICATION
  • 항목 내용

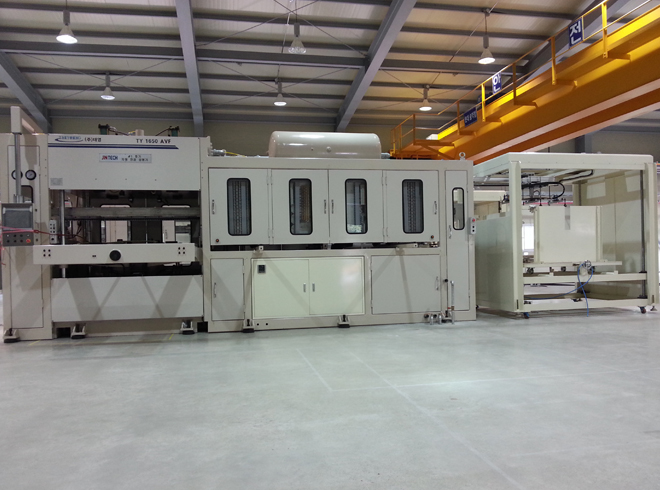

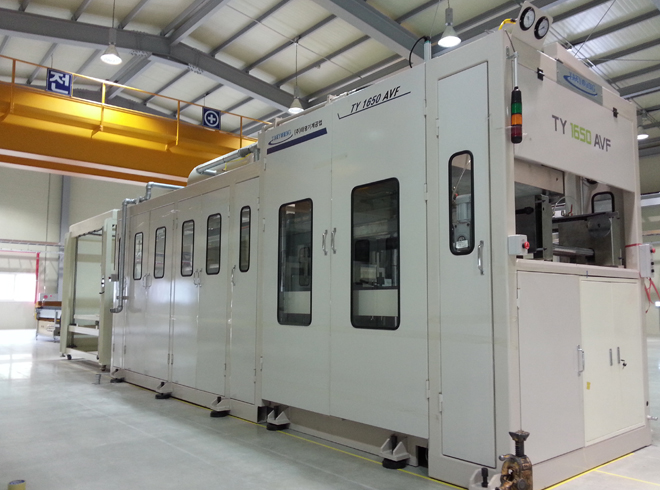

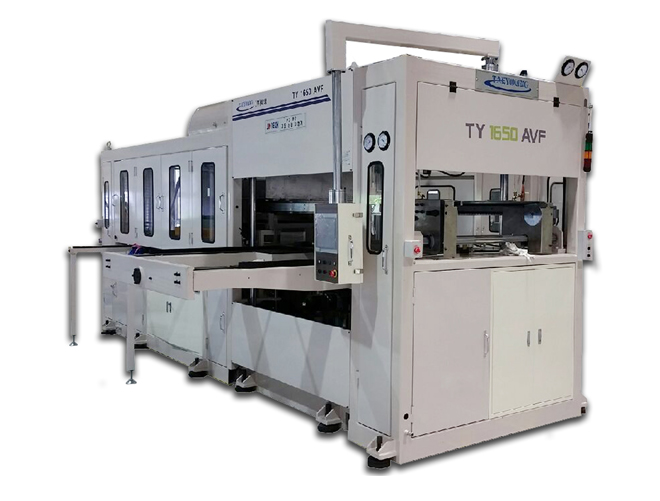

    MODEL TY - 1650AVF
    성형면적 (TABLE AREA) 1,000(mm) x 1,650(mm)
    성형압력 (FORMING PRESSURE) 30 TON
    최대성형깊이 (MAX FORM DEPTH) 150mm
    원단두께 (MATRIAL THICKNESS SPACE) 1~3mm
    행정거리 (STROKE) 상 300mm, 하 450mm
    테이블동작 (TABLE OPERATION) 상/하 - 유압실린더 구동방식, 좌/우 - 서보모터, 감속기
    체인이송 (CHAIN TRANSFER) 서보모터, 감속기
    동작 (OPERATING) 터치스크린
    전원 (ELECTRONIC POWER) 메인 - 380V/170kw, 제어 - 220V/6kw

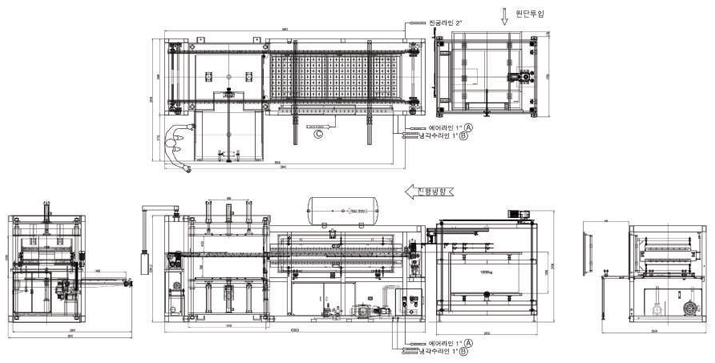

    기계사이즈 (DIMENSION) 3,000(W) x 6,400(L) x 2,950(H)
    기계무게 (WEIGHT) 14 TON
