HOME / 제품정보 / 하향식 더블

  • 제품 동영상
  • 특 징

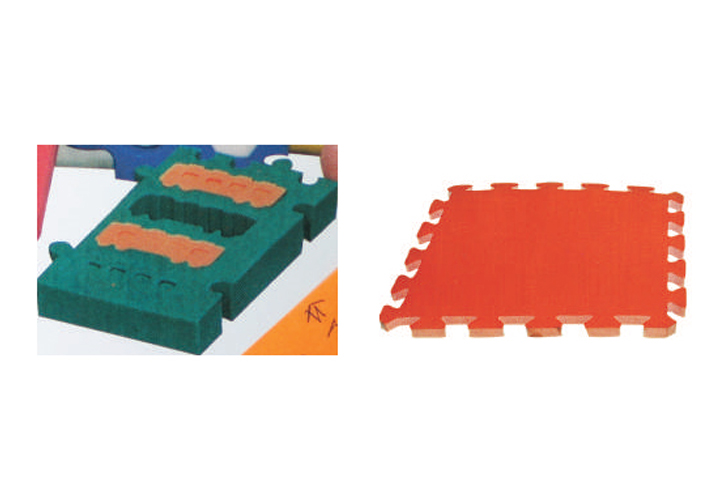

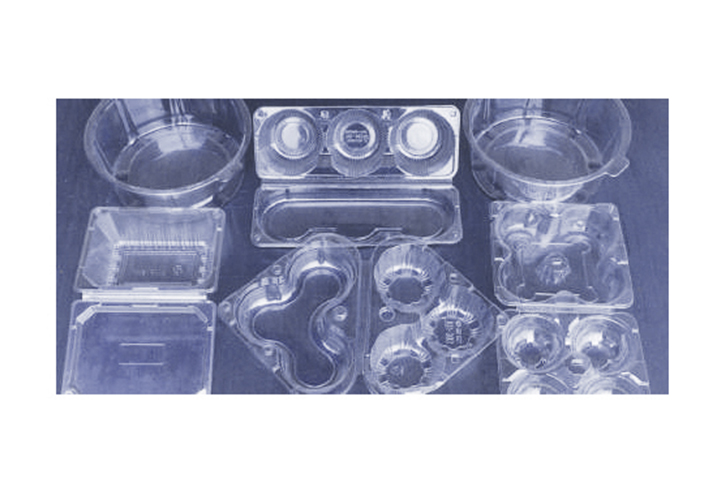

  • 1. 자동차 내장재, 매트, 퍼즐, 성형품(발포, 비발포) 스폰지, PU,PS, PP, 종이, 합판 등을 모형재단 하는데 사용되는 기계이다.
    2. 서로 다른 종류의 제품을 동시에 작업을 할 수 있으며 대량, 고속작업에 적합하며 양쪽의 유압 압력을 별도로 조절할 수 있다.
    3. 후방 CCTV 설치로 작업안전 및 원단 소모 확인 유·무가 가능하다. (선택사항)
    4. 수평 조절 스톱바 장치로 정밀작업을 할 수 있으며 대량, 고속작업에 적합하며 양쪽의 유압 압력을 별도로 조절할 수 있다.
    5. 압력 및 상, 하 행정거리를 자유롭게 조절할 수 있다.
    6. 작업자 안전을 고려한 안전장치가 부착되어 있다.
  • FEATURES
  • 1. This machine is used for pattern cutting of automobile upholstery, mat, puzzle, molded articles(foaming, non-foaming),
        sponge, PU, PS, PP, paper and veneer board.
    2. It is suitable for one-type mass production and is good for pattern cutting.
    3. When the rear CCTV is installed, work safety and use of material can be checked. (Option)
    4. It processes accurately using horizontal control and is good for mass production and high speed production.
        It also controls hydraulic power separately.
    5. Pressure and up-and-down test distance can be freely adjusted.
    6. Safety device is prepared for operator.
  • 사 양 SPECIFICATION
  • MODEL TABLE AREA (mm) POWER CAPACITY (ton) STROK (mm) POWER (kw) WEIGHT (ton)
    TY-55DDS 800×600 55 250 7.5 5.5
    TY-110DDB 1,200×1,050 110 250 11.25 8
    TY-110DDC 1,300×1,200 110 250 11.25 8.5
    TY-150DDB 1,200×1,050 150 250 11.25 8.5
    TY-150DDC 1,300×1,200 150 250 11.25 9

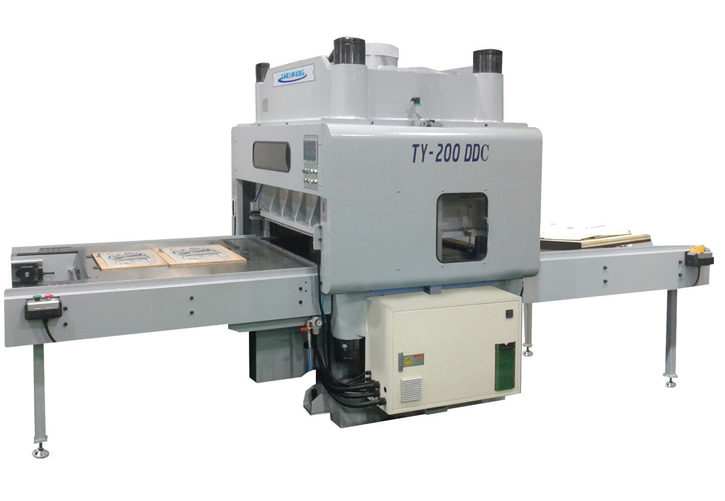

    TY-200DDC 1,300×1,200 200 250 15 9.5
    TY-200DDL 1,600×1,200 200 250 15 11
    TY-300DDL 1,900×1,200 300 250 22.5 22
    TY-400DDU 2,400×1,200 450 250 37.5 25

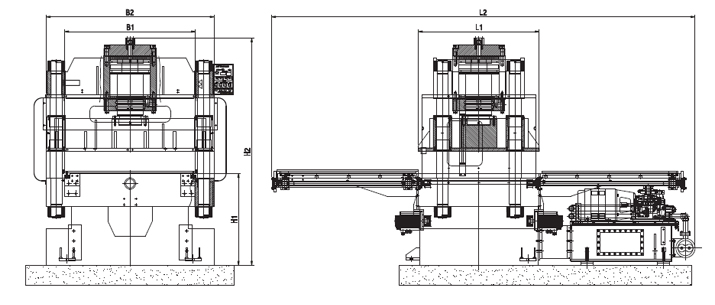

  • 기계 사이즈 DIMENSION
  • MODEL B1 B2 L1 L2 H1 H2
    TY-55DDS 800 1,200 600 2,580 910 2,265
    TY-110DDB 1,200 1,600 1,050 4,050 910 2,265
    TY-110DDC 1,300 1,700 1,200 4,200 910 2,265
    TY-150DDB 1,200 1,600 1,050 4,050 910 2,265
    TY-150DDC 1,300 1,700 1,200 4,200 910 2,265
    TY-200DDC 1,300 1,770 1,200 4,200 910 2,400
    TY-200DDL 1,600 2,070 1,200 4,000 910 2,400
    TY-300DDL 1,900 2,400 1,300 4,350 910 2,450
    TY-450DDU 2,400 2,900 1,200 4,200 910 2,686
  • 옵션(OPTION)
  • 1. SERVO 모터 이송 장치(제품 정위치 이송제어)
    2. 상부 금형 부착 장치
    3. 스톱바 장치
    4. 금형보호판 회전장치     		1. Servo motor conveyor (transfer and control for positioning of product)
    2. Upside mold attaching machine.
    3. Stop bar attachment
    4. Mold protection sheet rotary machine.
