HOME / 제품정보 / 하향식 싱글

  • 제품 동영상
  • 특 징

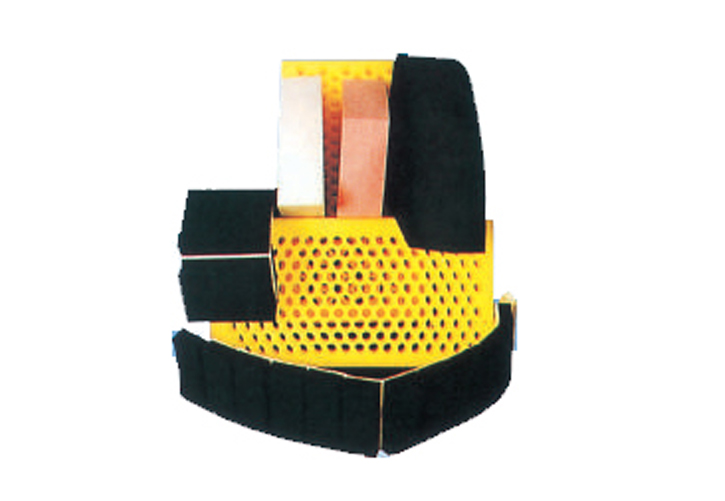

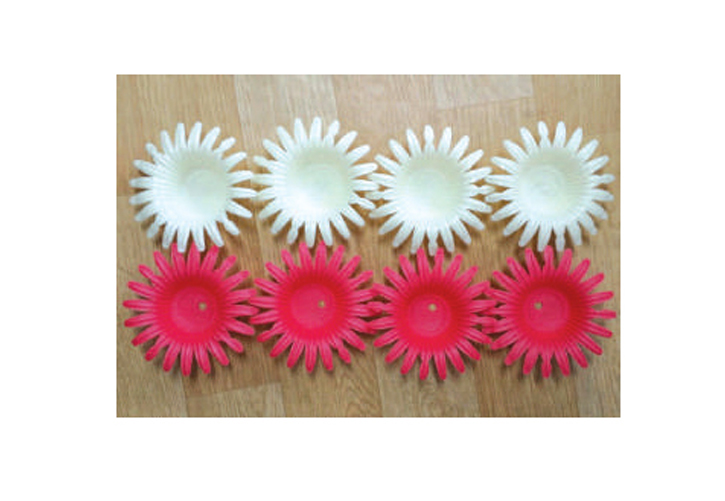

  • 1. 자동차 내장재, 매트, 퍼즐, 성형품(발포, 비발포) 스폰지, PU,PS, PP, 종이, 합판 등을 모형재단 하는데 사용되는 기계이다.
    2. 높은 제품 및 깊은 성형물 재단에 적합한 기계이다.
    3. 수평 조절 스톱바 장치로 정밀 작업을 할 수 있으며 목금형의 수명을 높힌다. (별도주문)
    4. 작업의 고속화로 생산성을 향상 시켰다.
    5. 제품 재단시 2차 압력이 발생토록 설계하여 금형칼날의 수명도를 높혔으며 제품의 정밀가공에 적합하게 제작하였다.
    6. 작업자 안전을 고려한 안전장치가 부착되어 있다.
  • FEATURES
  • 1. This machine is used for pattern-cutting of sponge, paper,molded articles(foaming, non-foaming),
        PU, corrugated fibre board box and PE.
    2. A machine suitable for cutting long products and molded products
    3. It processes accurately using horizontal control and extends the lifespan of wooden and metal molds. (sold separately)
    4. Productivity can be improved by speedy operating.
    5. Durability of mold cutter was improved by designing this machine to generate the second pressure when cutting products,
        and this machine was is suitable for precision processing.
    6. Safety device is prepared for operator.

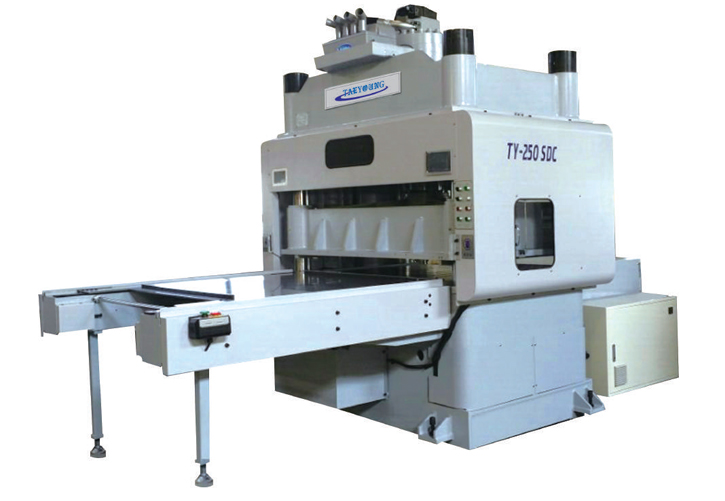

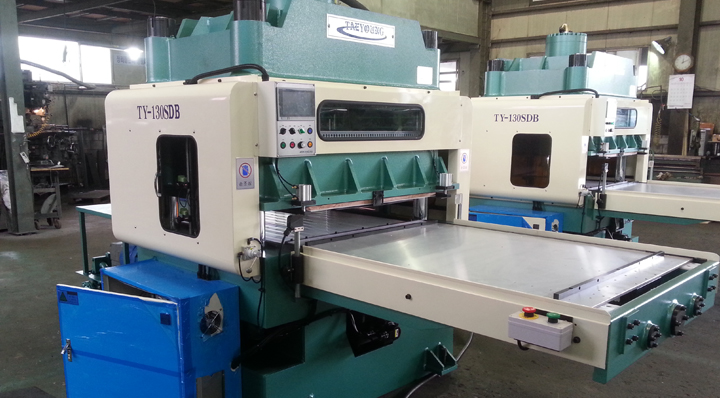

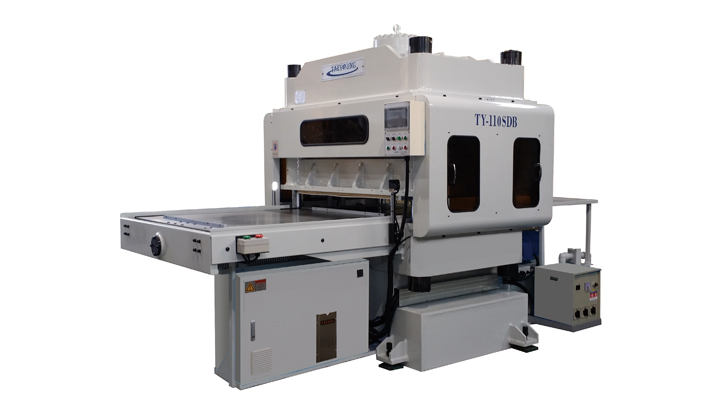

  • 사 양 SPECIFICATION
  • MODEL TABLE AREA (mm) POWER CAPACITY (ton) STROK (mm) POWER (kw) WEIGHT (ton)
    TY-55DDS 800×600 55 250 7.5 5
    TY-110SHB 1,200×1,050 110 250 11.25 8.0
    TY-150SDB 1,200×1,050 150 250 11.25 8.5
    TY-150SDC 1,300×1,200 150 250 11.25 9
    TY-300SDC 1,300×1,200 300 250 22.5 10
    TY-250DDE 1,600×1,200 250 250 15 12
    TY-250SDL 1,700×1,200 250 250 15 13
    TY-250SDL 1,800×1,200 250 250 15 13.5
    TY-250SDL 1,900×1,200 350 250 22.5 16
    TY-450DDL 2,400×1,200 450 250 37.5 24

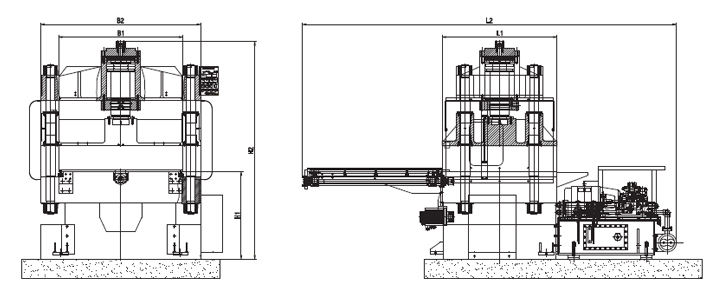

  • 기계 사이즈 DIMENSION
  • MODEL B1 B2 L1 L2 H1 H2
    TY-55DDS 800 1,170 600 2,580 910 2,150
    TY-110SHB 1,200 1,600 1,050 3,730 910 2,265
    TY-150SDB 1,200 1,600 1,050 3,730 910 2,265
    TY-150SDC 1,300 1,700 1,200 3,880 910 2,265
    TY-300SDC 1,300 1,700 1,200 3,880 910 2,400
    TY-250DDE 1,600 1,700 1,200 3,880 910 2,400
    TY-250SDL 1,700 1,700 1,200 3,880 910 2,400
    TY-250SDL 1,800 1,700 1,200 3,880 910 2,400
    TY-350SDL 1,900 1,700 1,200 3,880 910 2,450
    TY-450DDL 2,400 1,700 1,200 3,880 910 2,686
  • 옵션(OPTION)
  • 1. SERVO 모터 이송 장치(제품 정위치 이송제어)
    2. 상부 금형 부착 장치
    3. 스톱바 장치
    4. 금형보호판 회전장치     		1. Servo motor conveyor (transfer and control for positioning of product)
    2. Upside mold attaching machine.
    3. Stop bar attachment
    4. Mold protection sheet rotary machine.
