HOME / 제품정보 / 자동 롤 톰슨프레스(완칼, 반칼형)

  • 제품 동영상
  • 특 징

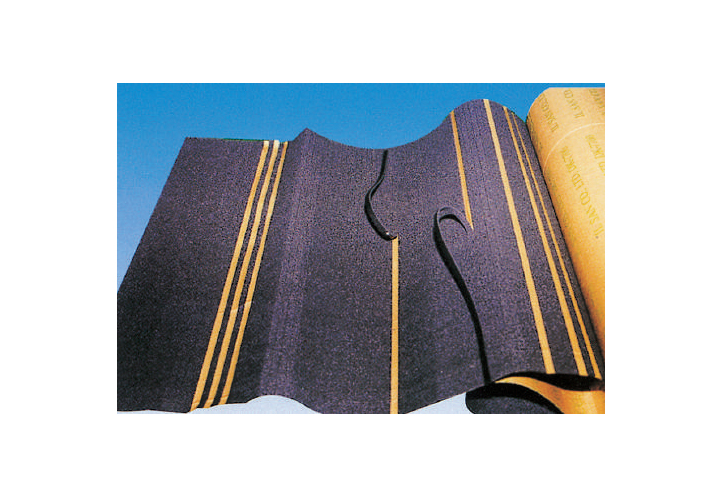

  • 1. 원단 형태가 롤&접착되어 있는 제품에 용이하다. (스폰지,PE,양면테이프)
    2. 반칼 작업에 용이하다. (상하구동 써보링크식)
    3. 1분에 60~100회 재단한다.
    4. 모형 재단이 가능하다.
    5. 이송속도 및 거리 SERVO제어하며 간편하게 조정 할 수 있다.
    6. 하사점 설정(압력) 미세 조정할 수 있다.
    7. 타발 속도를 자유롭게 조절할 수 있다. (무단변속 속도조절)
    8. 슬라이딩부 L.M GUIDE부착으로 정밀도가 향상 되었다.
    9. TIE BAR 볼 스크류 사용으로 정밀도가 향상되었다.
    10. 작업자 안전을 고려한 안전장치가 부착되어 있다.
  • FEATURES
  • 1. It is good to use for rolled and adhesive raw materials. (sponge, PE, Double-sided tape.)
    2. It is useful for half cutting. (Vertical-drive servo link model)
    3. 60~100 cuttings a minute is possible.

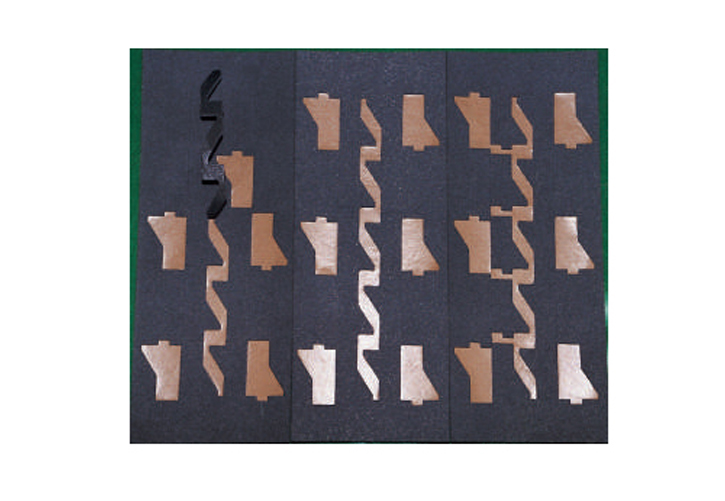

    4. Pattern cutting is possible.
    5. Transfer speed and distance can be easily controlled by servo.
    6. Setting(pressure) of bottom dead center can be minutely adjusted.
    7. Stamping speed can be freelycontrolled. (Continuously variable speed control)
    8. Precision was improved by attaching L.M Guide to sliding part.
    9. Precision was improved by using tie bar ball screw.
    10. Safety device is prepared for operator
  • 사 양 SPECIFICATION
  • MODEL TABLE AREA (mm) POWER CAPACITY (ton) STROK (mm) POWER (kw) WEIGHT (ton)
    TY-25RHS 700X350 25 50 4 3

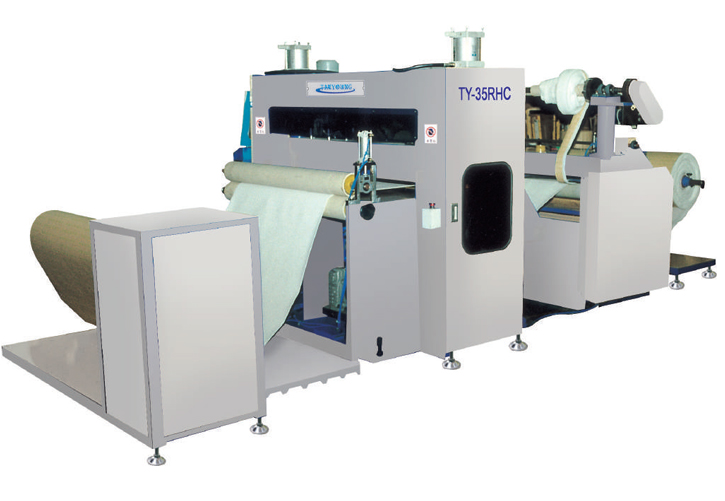

    TY-25RHC 1300X350 25 50 4 4
    TY-35RHS 700X350 35 50 7.5 3

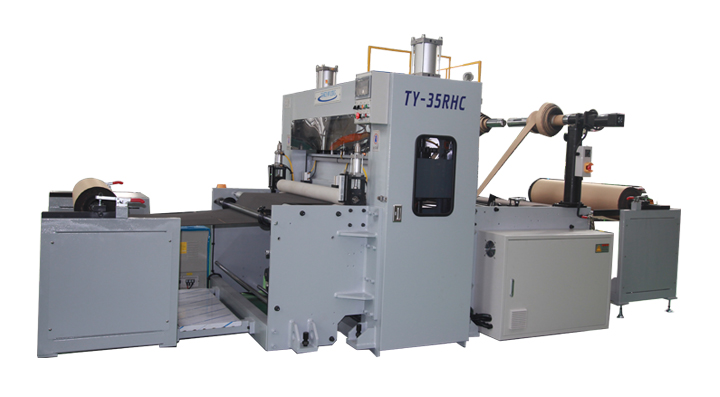

    TY-35RHC 1300X350 35 50 7.5 4
    TY-35RHE 1300X500 35 50 7.5 5.5
    ※ 기타 특수 사양 주문제작(Other specific products could be made on demand)

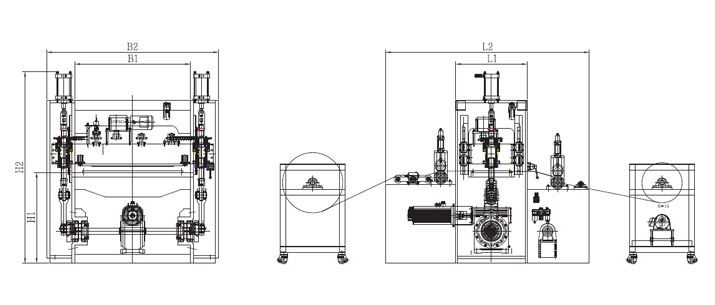

  • 기계 사이즈 DIMENSION
  • MODEL B1 B2 L1 L2 H1 H2
    TY-25RHS 700 1200 350 1400 900 1830
    TY-25RHC 1300 1800 350 1400 900 1830
    TY-35RHS 700 1200 350 1400 900 1830
    TY-35RHC 1300 1800 350 1400 900 1830
    TY-35RHE 1300 1800 500 1600 900 1830
